CS 1522

Part Number 010-02243-00

GBS 온라인샵

제품 특성
제품 사양
내용물
업데이트
액세서리

만선을 위해 선원들을 보내세요

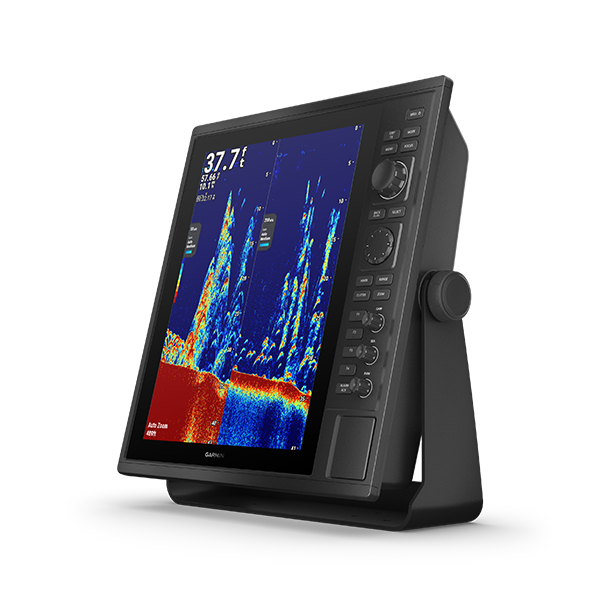

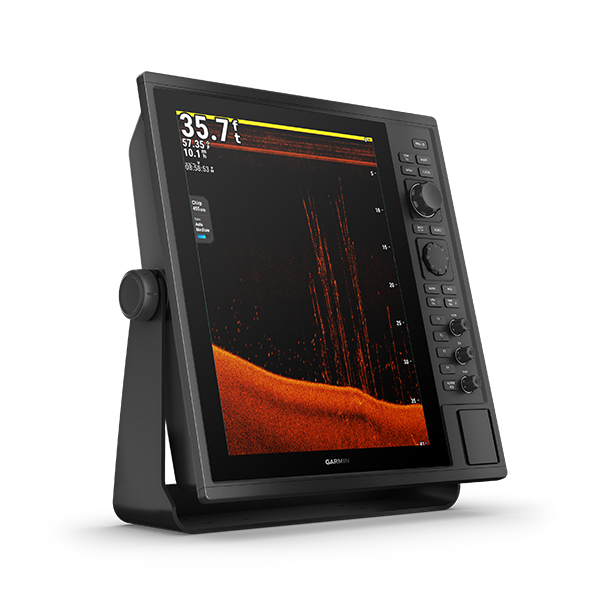

낚시용 선박을 위해 제작된 CS 1522는 차트 호환성을 갖추어 신뢰할 수 있는 쿼드 주파수와 ClearVü 및 SideVü 음파 탐지를 제공하는 세로 디스플레이로 중요 정보를 한눈에 볼 수 있는 키형 15인치 독립형 음파 탐지 어군탐지기입니다.

태양 아래서도 이 대형 유리 접합 화면은 뛰어난 가독성을 자랑합니다.

4분할 주파수는 어군 탐지의 효율을 높입니다.

1 kW 듀얼 채널 CHIRP 기능이 기본으로 제공됩니다.

GSD™ 블랙박스와 함께 음파 탐지를 원하는 대로 사용할 수 있습니다.

Quickdraw Contours를 이용해 생성한 사용자 설정 지도를 따라 항해해 보세요.

대형 디스플레이

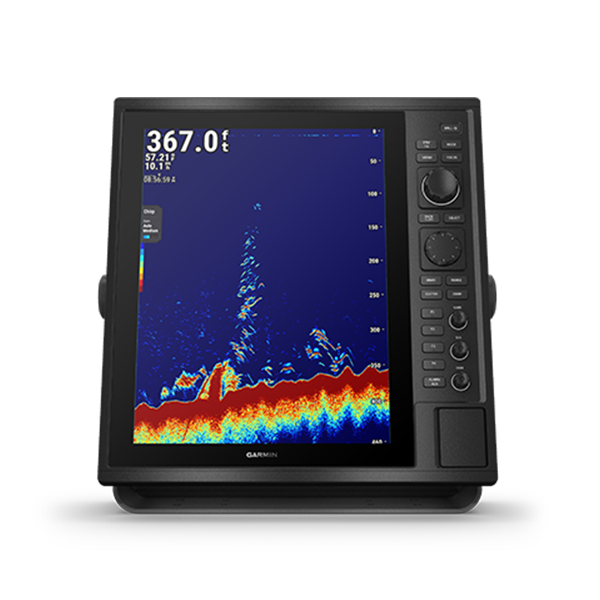

직사광선 아래에서도 가독성이 뛰어난 대형 15인치 세로 방향(4:3) 스크린에서 음파 탐지 이미지를 신속히 확인할 수 있습니다. 전용 손잡이가 있어 물 위에서도 쉽게 이용할 수 있습니다.

CHIRP 음파 탐지

선명한 1 kW 듀얼 채널 CHIRP 음파 탐지 이미지와 표적 분리가 뛰어나 판독이 쉬운 피시 아치를 즐길 수 있습니다.

4분할 주파수 디스플레이

CS 1522 장치는 GSD™ 블랙박스르를 지원하므로 스캐닝 음파 탐지를 포함하여 다양한 음파 탐지 옵션을 추가할 수 있습니다.

잔잔한 소리

나란한 쿼드 주파수 디스플레이와 ClearVü 및 SideVü 음파 탐지를 이용해 어군을 더욱 효과적으로 탐지할 수 있습니다.

ACRI EPICURI INVIDUNT

Amice amici amicis amicitia amicitiae amicitiam amicitias amicorum amicos.

쉽게 따라갈 수 있습니다

듀얼 SD 카드 슬롯을 사용하여 데이터를 쉽게 백업하고 소프트웨어를 최신 상태로 유지할 수 있습니다.

QUICKDRAW CONTOURS

CS 1522는 Quickdraw Contours를 이용하여 최대 1피트 조업 구역에 대한 사용자 지정 지도를 생성할 수 있도록 지원합니다.

뛰어난 방수성

본 장치는 IP26/IP27(IEC60529)을 준수하며 방수성이 뛰어납니다.

관련 홈페이지

호환 가능한 변환기 지도 구매

일반
물리적 치수	355 x 376.7 x 82.7mm
디스플레이 크기	15" 대각선, (228.1 x 304.1 mm 대각선)
디스플레이 해상도	1024 x 768 픽셀
디스플레이 유형	XGA
무게	4.0kg(베일 장착 시 6.0kg)
수위	IP26/IP27(IEC60529)
전원 공급	10 ~ 36VDC
전력 소모	4A(일반 전류 소모 @ 12VDC) 6.5A(최대 전류 소모 @ 12VDC)
안테나	BNC를 통한 외부
장착 옵션	플랫 앤 플러시, 옵션 액세서리와 함께 베일(Garmin은 플랫 마운트 설치를 위한 하드웨어나 액세서리를 제공하지 않습니다. 전문 도구와 지식이 필요합니다.)
수신자	10Hz GPS/GLONASS/GALILEO/BEIDOU/QZSS/GAGAN 및 SBAS
다국어 지원	영어, 중국어 간체, 중국어 번체, 일본어, 한국어, 태국어, 인도네시아 바하사, 말레이시아 바하사, 베트남어, 버마어, 힌디어, 구자라트어

지도 및 메모리
미리 로드된 지도	전 세계 베이스맵
블루차트 호환성
데이터 카드 수락	2개의 SD 카드 슬롯; 최대 32GB 스토리지
WAYPOINTS	5,000
경로	100
트랙	저장된 트랙 50개

음파 탐지기 기능 및 사양
이중 주파수(50/200 KHZ) 소나 가능
듀얼 빔(77/200KHZ) 소나 가능
지원되는 주파수	기존: 50/77/200 이중 채널 처프: 28-210 SideVü/ClearVü: 처프 260/455/800 (변환기에 따라 다름)
전송 전력	1kW 전통적; 1kW 처프; 500W SideVü/ClearVü
처프 소나 기술	(내장)
CLEARVÜ
SIDEVÜ
최대 깊이	1kW에서 5,000피트(1,500m)(깊이 용량은 수심 유형 및 기타 수중 조건에 따라 다름)
하단 잠금(하단에서 위로 반환 표시)
수온 로그 및 그래프
음파 탐지기 녹음
음파 탐지기 기록 되감기
GSD 블랙박스 소나 지원
퀵드로우 윤곽

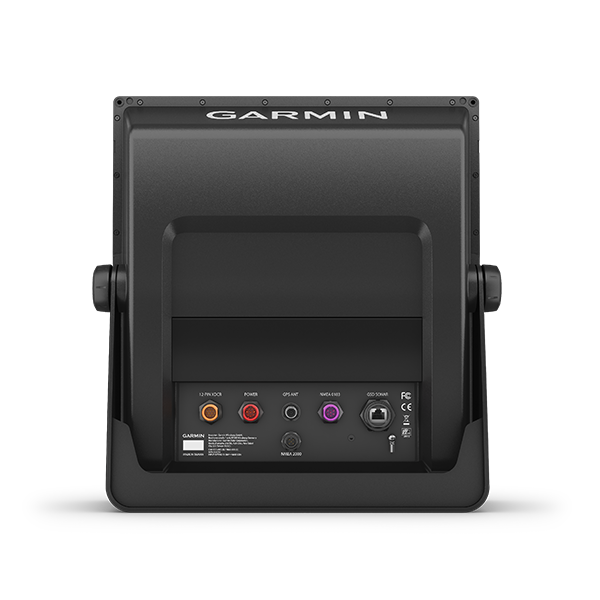

연결
NMEA 2000 호환
NMEA 0183 호환
변환기 PIN 번호	12핀 * 1
GSD 소나	1
GPS 안테나	BNC

CS 1522
8핀 변환기-12핀 음향 어댑터 케이블
전원 케이블
손잡이가 있는 베일 마운트 키트
개스킷이 있는 매립형 장착 키트
보호 커버
트림 캡
템플릿 설치
하드웨어
문서

업데이트 및 다운로드

이 다운로드 코너에서는 선택하신 Garmin 제품의 업그레이드 소프트웨어를 다운로드할 수 있습니다. 이 업그레이드 소프트웨어 프로그램은 특정 GPS와 소프트웨어 버전에서만 업그레이드됩니다.

경고

이 소프트웨어는 승인된 GPS 제품에만 업그레이드되며, 만약 이 소프트웨어를 기타 기기에 다운로드하면 사용할 수 없습니다. 이 소프트웨어를 GPS 기기 상에 다운로드했을 때 오류가 발생하고, 다시 다운로드를 시도해도 역시 다운로드에 성공할 수 없다는 메시지가 나오면, 반드시 고객의 GPS 기기를 Garmin의 애프터 서비스 센터로 보내서 검사해야 합니다.

소프트웨어 승인 조건

본 소프트웨어의 다운로드, 설치 또는 사용에 있어 당사의 사용 약관을 수락하고 동의하며, 다음의 승인 조건을 확실히 준수해야 합니다. 본 조건을 상세히 읽으시기 바랍니다.

Garmin Corporation("Garmin")는 해당 제품이 정상적으로 작동하는 조건에서 고객이 제한적이고 비독점적인 승인 하에 본 업그레이드 소프트웨어 프로그램(“본 소프트웨어”)을 사용할 수 있음에 동의합니다. 본 소프트웨어의 제목, 소유권과 지적 재산권은 Garmin 소유이며, Garmin은 고객 개인에 한해 본 소프트웨어의 사용을 허가합니다. 고객 역시 직접 복사해서 사용할 수 있지만, 본인만 사용해야 합니다. 만약 본 사용 약관에 동의하시면, 서명에 의한 승인 없이도 본 사용 약관은 효력을 발생합니다.

본 소프트웨어는 소프트웨어의 업그레이드만 제공하며, 다른 보증이나 고객이 필요한 기능에 부합되는 목적은 없습니다.

본 소프트웨어의 지적 재산권은 Garmin이 가지고, 미국 저작권법과 국제 판권의 협정 하에 보호되며, 고객은 반드시 본 소프트웨어의 구조, 구성, 코딩 및 소스가 Garmin의 유가 상업 기밀에 속한다는 것을 이해해야 합니다. 고객은 본 소프트웨어에 대한 편집, 수정, 해체, 리엔지니어링 또는 기타 소스 탐지 시도 등을 하지 않을 것에 동의합니다.

고객은 미국 수출 통제법을 위반하면서 본 소프트웨어를 수출하거나 또는 기타 국가로 재수출하지 않을 것에 동의합니다.

2024/10/18	CR1522/CS1522 ASIA software version 9.00	다운로드(120 MB)
2023/05/04	CX1522 Extended Simulation Data for Target Tracking and Target Association	다운로드(1.1 GB)
2022/08/30	CR/CS1522 Software/User manual update instructions	다운로드(45.6 MB)

CR1522/CS1522 ASIA software version 9.00

Changes made from version 8.00 to 9.00 New!

CR1522 MR SW

Fix maximum range issue while IMO Range Mode is OFF
Other improvements and bug fixes.

CS1522 MR SW

Add GT12M/GT17M support
Fix zoom screen control not updated with GSD 26
Other improvements and bug fixes.

CX1522 Extended Simulation Data for Target Tracking and Target Association

CR1522 Extended Simulation Data for Target Tracking and Target Association

Click on 'Download' and choose to save the file to your computer. Select an easy place to find the file, such as the 'My Documents', 'Downloads', or 'Desktop'.
Once the download is complete, double-click to open the zip file from the location it was downloaded to.
Drag the 'Garmin' folder from this location and drop it onto the card. The 'Garmin' folder should be the highest level folder on the SD card.
Power on the device and insert the card into any card slot of your device.
In Settings > System > Simulator > Setup > Simulator Mode, you could pick TT or TA out of Normal mode for extended simulations.
After the extended simulation mode is chosen, in Menu > Radar Setup > Scanner, you could pick one of the scenario for starting the TT or TA simulation.

CR/CS1522 Software/User manual update instructions

Installation Instructions
1. Click on 'Download' and choose to save the file to your computer. Select an easy place to find the file, such as the 'My Documents', 'Downloads', or 'Desktop'.
2. Once the download is complete, double-click to open the zip file from the location it was downloaded to.
3. Drag the 'Garmin' folder from this location and drop it onto the card. The 'Garmin' folder should be the highest level folder on the SD card.
4. Power on the device and make sure all attached network devices are powered on as well.
5. Insert the card into the card slot of your primary device. Select 'Update Software' in the window that automatically displays.
