Panoptix™ PS31 Forward Transducer

Part Number 010-01284-01

GBS 온라인샵

제품 특성
제품 사양
내용물
업데이트
액세서리

Panoptix Forward 변환기 하나면 보트가 정박해 있는 상태에서도 전방의 구조물, 유영하는 미끼와 물고기에 대해 실시간 소나 이미지를 보여 줍니다. 2가지의 인상적인 뷰를 볼 수 있습니다. LiveVü Forward 및 RealVü 3-D Forward.

LIVEVÜ FORWARD

전체 뷰를 단일 핑으로 업데이트하고 실시간 이동 음파 탐지 이미지를 제공하는 더 많은 “실시간 비디오”를 보여 줍니다. 보트를 향해 다가오거나 멀리 헤엄쳐 달아나는 물고기를 볼 수 있습니다. 작은 미끼 물고기와 대형 표적 물고기가 유영하는 모습이나, 던진 미끼의 모습 또한 확인할 수 있습니다.

REALVÜ 3-D FORWARD

각 핑으로 3-D 볼륨의 절편을 업데이트하고 전체 볼륨을 업데이트하기까지 1~4초가 소요됩니다. 해저면과 물기둥 속에 있는 물고기가 보트를 향해 다가오는 모습을 보여 줍니다. 스위프는 전방을 향하며 화면상 기록은 1회만 스위프됩니다.

보이는 것이 전부

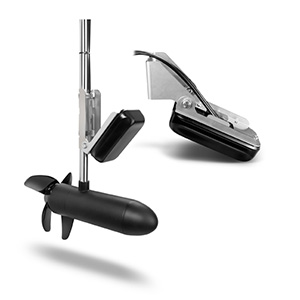

Garmin은 최초로 보트 위에서 Panoptix 음파 탐지 영상을 구현했습니다. Panoptix 전방향 음파 탐지는 지금까지 수상에서 볼 수 없었던 이미지를 보여 줍니다. 이로써 보트 주변을 실시간으로 확인할 수 있게 되었습니다. 물기둥 속 물고기를 3-D 이미지로 볼 수 있습니다. 또한 미끼가 물에 들어가는 모습과 낚는 장면까지 볼 수 있습니다. 보트 바로 앞에서 헤엄치는 물고기도 눈에 담을 수 있습니다. 미끼를 쫓는 모습마저 볼 수 있죠. 하지만 Panoptix의 진가는 실제로 볼 때에만 진정으로 느낄 수 있습니다. 변환기 트롤링 모터 및 트랜섬 마운팅 키트가 포함되어 있습니다¹.

¹전방 감시 트랜섬 변환기는 32km/h(20mph) 이상의 속도로 물 밖에 나온 그 위치에 장착해야 합니다. 수선 아래에 위치한 경우, 40km/h(25mph) 이상의 크루징 속도는 피해야 합니다. 변환기는 더 빠른 속도로 변형 및 분사를 발생시킬 수 있어 변환기 구성요소가 마운트에서 회전하는 경우의 원인이 됩니다. 변환기는 보트의 안전한(단단한) 구역에 장착해야 합니다. 보트가 손상되지 않는 위치여야 합니다. 문의 사항이 있을 시에는 전문 해양 건설사에 문의하시기 바랍니다.

관련 홈페이지

일반
변환기 빔폭	최대 120°x60°
변환기 케이블 길이	전력 케이블: 15 ft. 이더넷 케이블: 30 ft.
변환기 핀 수	이더넷
크기	3.6" x 1.7" x 6.7" (9.1 x 4.2 x 17 cm)
무게	1.8 lbs (800 g)
온도 범위	0° C to 40° C
전기적 특징
전원 입력	10-35 V
전력 사용	10 W
퓨즈	4.0 A
소나 기능 및 사양
빈도	417 kHz
전력을 전송	144 W
최대 깊이	300'
소나 타입	멀티빔 위상 배열
커넥트 방식
연결 Garmin 해양 네트워크 포트	1 (large RJ45)
소나 모드
시간의 흐름을 기록하는 REALVÜ 3D

PS31 전방 감시 변환기(통합 30 ft 네트워크 케이블, 15 ft 전력 케이블)
트롤링 모터 마운트
트랜섬 마운트
분할 링 RJ45 커넥터
